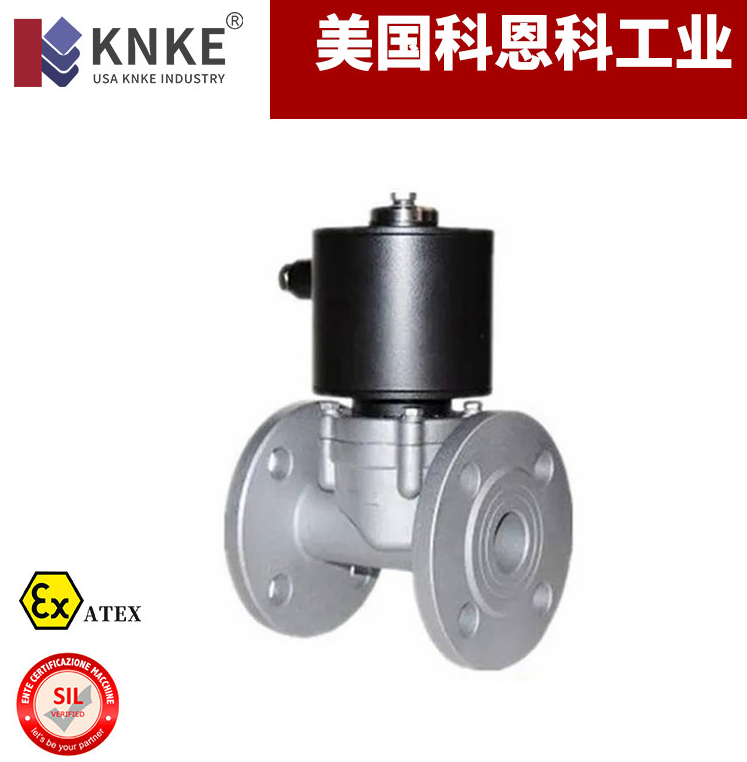

先导式电磁阀是一类利用先导控制与介质压差相结合来实现通断控制的电磁阀。与直动式电磁阀不同，先导式电磁阀中电磁力并不直接驱动主阀开启或关闭，而是先作用于先导阀，通过改变主阀两侧的压力分布，使主阀依靠介质压差完成动作。
由于其体积小、功耗低、价格相对低廉、公称通径范围大，先导式电磁阀在工业自动化、气动与液压控制系统中得到了最广泛的应用，特别适用于中大口径和较高工作压力的场合。
结构组成
先导式电磁阀通常由先导阀和主阀两大部分组成：
先导阀部分
先导阀位于电磁阀的上部，主要由电磁线圈、铁芯、弹簧及先导阀口组成。其特点是行程短、所需电磁力小，主要作用是控制介质的泄放或引入。主阀部分
主阀位于下部，是直接控制介质主通道通断的执行机构。根据结构形式不同，主阀可分为：膜片式主阀：结构简单、成本低、不易磨损，适用于多数常规工况；
活塞式主阀：耐压能力强，适用于高压或高频动作场合。
连接与控制通道
先导阀与主阀之间通过阀盖内的管道、节流孔和平衡孔相连，这些通道是实现压力变化与主阀动作的关键。
基本工作原理
先导式电磁阀的核心工作机理可以概括为：
“先导动作 → 压差形成 → 主阀运动”
1. 通电状态
当电磁线圈通电后：
线圈产生电磁力，吸引动铁芯，使先导阀开启；
主阀腔内的介质通过先导孔向出口或排空口泄放；
虽然仍有部分介质通过平衡孔进入主阀腔，但其流量远小于泄放量；
主阀腔压力迅速降低，而主阀下方仍保持进口压力；
在上下压力差作用下，膜片或活塞被顶起，主阀开启，介质实现流通。
2. 断电状态
当电磁线圈断电后：
电磁力消失，动铁芯在弹簧作用下复位，先导阀关闭；
主阀腔内介质无法外泄；
进口介质持续通过平衡孔进入主阀腔，使上下压力逐渐趋于平衡；
压差消失后，主阀在自重和弹簧力作用下关闭，切断介质流动。
不同通路形式的工作特点
1. 先导式二位二通电磁阀
该类电磁阀只有一个进口和一个出口，主要用于介质的通断控制。其结构简单，应用最为广泛，适合气体和液体管路系统。
2. 先导式二位三通电磁阀
二位三通电磁阀在二通阀基础上增加了排空口，可实现：
进口与工作口的接通或关闭；
工作口与排空口的切换。
该结构常用于气动执行元件的控制，便于实现快速排气和复位。
3. 先导式二位四（五）通电磁阀
该类型电磁阀通常用于控制双作用气缸，具有：
一个进气口；
两个工作口；
一个或两个排气口。
通过电磁阀通电与断电，实现进气方向和排气通道的交替切换，从而控制执行机构的正反运动。
结构与性能特点总结
先导式电磁阀具有以下显著特点：
电磁力需求小，功耗低；
结构紧凑，体积小，安装方便；
适用公称通径范围大（DN6～DN500）；
依靠介质压差工作，适合中高压工况；
通用性强，维护和更换部件较为方便。
需要注意的是，先导式电磁阀对最小工作压差有一定要求，在低压或真空工况下需谨慎选型。
先导式电磁阀通过巧妙地利用电磁控制与流体压差相结合，实现了高效、可靠的流体通断与换向控制。正是由于其在结构、性能和经济性方面的综合优势，使其成为现代自动化控制系统中不可或缺的重要元件。
