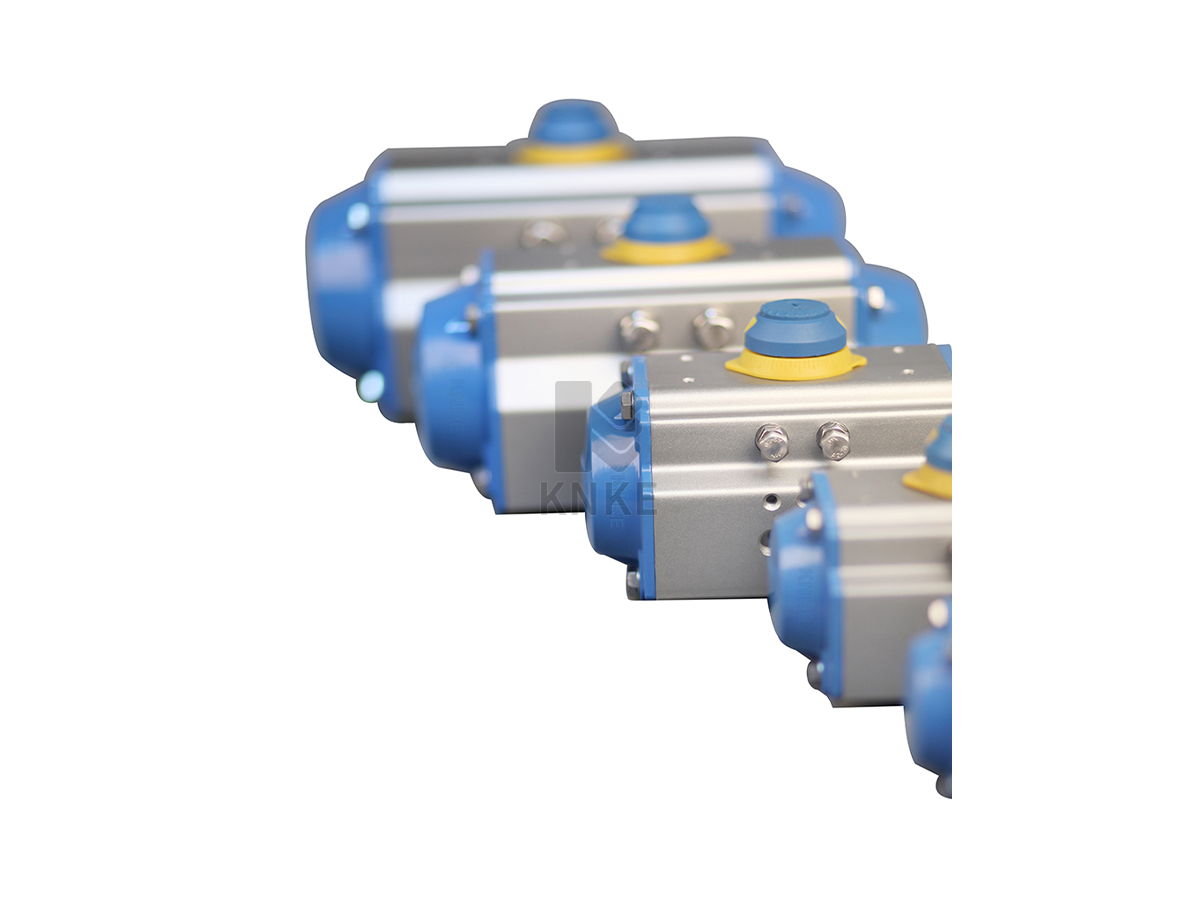

气动执行器,Pneumatic actuator,也气动头,气动执行机构,是指用气压力驱动启闭或调节阀门的执行装置。
科恩科KNKE气动执行器主要有薄膜式、活塞式、拨叉式和齿轮齿条式。
活塞式行程长,适用于要求有较大推力的场合;
薄膜式气动执行器使用弹性膜片将输入气压转变为对推杆的推力,通过推杆使阀心产生相应的位移,改变阀的开度,一般用于调节阀。
拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点,常用于大扭矩大口径的阀门。
齿轮齿条式气动执行机构有结构简单,动作平稳可靠,并且安全防爆等优点,在发电厂、化工,炼油等对安全要求较高的生产过程中有广泛的应用。
科恩科KNKE气动执行器具有结构简单、输出推力大、动作平稳可靠、安全防爆等优点,可装配智能阀门定位器、电磁阀、回讯器限位开关、手轮机构、空气过滤减压阀等。可选择双作用(D)、单作用(S),各种规格,各种扭矩的执行器,是全球多家球阀、蝶阀、旋塞阀的配套商,产品主要配套蝶气动蝶阀,气动球阀,气动旋塞阀,气动调节阀,广泛应用于石油、化工、轻工、 电站、冶金、暖通、医药、消防、及水处理等各种管道装置领域的气动阀门系统中。
进口气动执行器特征
1. 指示器
指示器符合VID/VIE3845 NAM UR标准,便于安装限位开关、定位器等附件。
2. 输出轴
镀镍合金钢一体式锻压输出轴的设计符合NAMUR、ISO5211. DIN3337标准。特殊标准可根据客户要求去定制。
3. 缸体
由优质铝合金挤压成形,表面进行硬质阳极氧化处理、特氟龙涂层。
4. 端盖
铝合金压铸,表面阳极硬化处理、金属聚酯涂层。
5. 活塞
采用铸铝硬质氧化处理
6. 调节螺栓
两个独立行程调节螺栓可以方便精确的在±5。以内调整阀门的开合角度。
7. 弹簧
采用优质弹簧钢,预压装配。能方便的拆卸或改变弹簧数量满足不同的力矩输出范围。
8. 活塞环
采用低摩擦、长寿命复合材料,维修更换方便。
9. 密封
常温下使用丁月青橡胶,高温和低温工况下,根据客户要求使用特殊的密封。
10. 气源接口
符合NAM UR标准,可直接安装NAM UR标准电磁阀。
11. 所有紧固件均采用不锈钢材料
进口气动执行器代表性产品
铝合金气动执行器 单作用气动执行器 双作用气动执行器 角行程气动执行器
球阀用气动执行器 蝶阀用气动执行器 拨叉式气动执行器 三段式气动执行器
进口气动执行器选型参数表
注释:比如型号为 KPA-L2D2B123-N200,代表的铝合金缸体,双作用,齿轮齿条式,防护等级IP65,用于球阀,选配电磁阀,限位开关,减压阀,扭矩为200NU的气动执行器。
