涡街流量计的垂直安装直管段要求和规范

作者:小编时间:2023-07-03 14:49:01

涡街流量计是一种广泛应用于工业生产中的流量测量仪表,它的安装直管段对于测量精度和设备寿命至关重要。在涡街流量计的安装过程中,必须严格遵守以下要求和规范,以确保测量的准确性和可靠性。

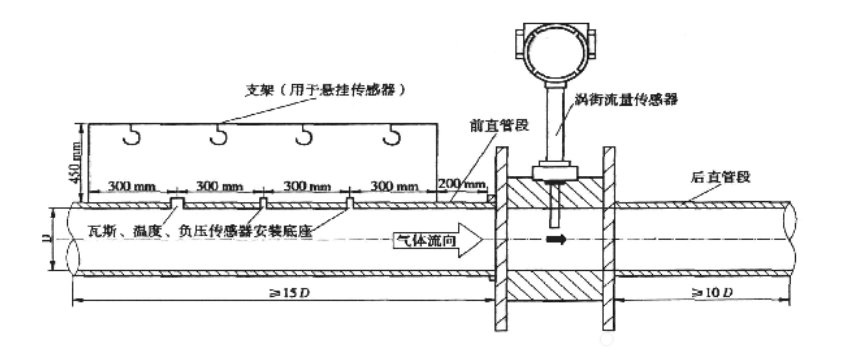

1、安装点上的上下游直管段要求

在选择安装点时,必须确保涡街流量计的上下游直管段满足一定的要求,避免不必要的测量误差。上游直管段应该具备一定长度,以稳定流体流动,减少涡街流量计所受到的干扰。同样,下游直管段也需要一定长度,以免因流体的紊乱而影响测量结果。

2、安装点上游有渐缩管的要求


如果在安装点上游存在渐缩管,涡街流量计的上游直管段应有不小于15倍管道直径(15D)的等径直管段,并配备不小于5倍管道直径(5D)的等径直管段作为下游。这样的安装可以减少渐缩管对流体流动的影响,确保流量计测量的准确性。

3、安装点上游有渐扩管的要求

如果在安装点上游存在渐扩管,涡街流量计的上游直管段应有不小于18倍管道直径(18D)的等径直管段,并配备不小于5倍管道直径(5D)的等径直管段作为下游。渐扩管可能导致流体流速的不稳定,因此合适的直管段长度对于准确测量流量至关重要。

4、安装点上游在同一平面上有90°弯头的要求

如果在安装点上游存在90°弯头,为了确保测量的准确性,涡街流量计的上游直管段应有不小于25倍管道直径(25D)的等径直管段,并配备不小于5倍管道直径(5D)的等径直管段作为下游。这样的设置有助于减少弯头对流体流动的干扰,确保流量计的稳定工作。

5、安装点上游有活塞式或柱塞式泵、罗茨式风机、压缩机的要求

在涡街流量计上游存在这些设备时,必须设置适当的直管段,以确保流体流动的稳定性和测量的准确性。涡街流量计的上游直管段应有不小于25倍管道直径(25D)的等径直管段,并配备不小于5倍管道直径(5D)的等径直管段作为下游。

6、流量调节阀或压力调节阀的位置要求

流量调节阀或压力调节阀尽量安装在流量计下游5倍管道直径(5D)以远的位置,如果必须安装在流量计的上游,流量计上游应有不小于25倍管道直径(25D)的等径直管段,并配备不小于5倍管道直径(5D)的等径直管段作为下游。

正如知名的进口涡街流量计品牌美国KNKE科恩科的工程师所说的,涡街流量计在直管段的安装要求是非常严格的,任何失误或错误都可能导致测量精度下降,甚至损坏流量计影响其使用寿命。因此,在安装涡街流量计时,务必遵守以上规范,并确保安装点上游和下游的直管段长度符合要求,以保证流量计的稳定、准确运行,为工业生产提供可靠的流量测量数据。
