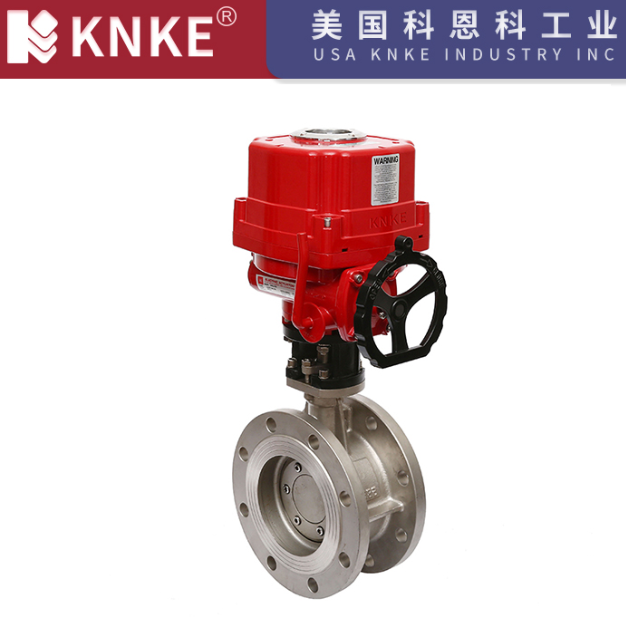

电动蝶阀是一种常见的自动化控制阀门，广泛应用于石油、化工、水处理等多个工业领域。其通过电动执行机构驱动蝶板旋转，实现对管道内介质的精确调节与控制。本文将详细介绍电动蝶阀的工作原理、结构特点、驱动系统以及应用领域。
一、电动蝶阀的基本工作原理
电动蝶阀的工作原理基于蝶板的旋转控制。蝶板是阀门中的启闭件，通过绕阀杆轴线旋转90°来实现流体的开启、关闭或调节。蝶板的旋转角度与流量大小成正比，因此可以根据需要精确调节流通量。
电动蝶阀由电动执行机构驱动。执行机构通过电机和传动装置（如齿轮、蜗轮蜗杆等）将动力传递给蝶板，使其旋转。电动执行机构能够实现远程控制，使得阀门能够在无人干预的情况下自动调节流量或关闭流通。
二、电动蝶阀的驱动方式
电动蝶阀的驱动方式通常采用角行程电动执行机构，能够控制阀门在0~90°的部分回转。执行机构内的电机启动后，通过传动机构带动蝶板旋转，从而调节流量。相比手动蝶阀，电动蝶阀能够通过自动化控制精确调节流量，且具备远程控制功能，特别适用于无法人工干预的场合。
三、电动蝶阀的结构特点
紧凑轻便：电动蝶阀体积小、重量轻，材料消耗少，适用于空间有限的场合。其紧凑的结构便于安装和维护。
低驱动力矩：蝶板的启闭非常迅速，操作简便且能耗低。低驱动力矩使得电动蝶阀在实际应用中效率更高，节能效果显著。
密封设计：电动蝶阀可分为软密封和硬密封两种类型：
软密封：密封圈镶嵌于阀体或蝶板周边，适用于常温、低压环境，如水处理、化工等领域。
硬密封：采用金属材料直接接触密封，耐高温、高压，抗磨损，适用于高温气体、含颗粒介质等恶劣工况。
多工位安装：电动蝶阀的安装不受介质流向的限制，可以灵活地安装在管道的任意位置，方便应用于不同的管道系统。
四、电动蝶阀的主要类型及应用场景
根据介质特性和工作环境的不同，电动蝶阀可分为不同类型，并广泛应用于多个行业。
电动软密封蝶阀：
特点：具有优异的密封性能，结构简单，成本较低。
应用：主要用于石油、煤气、化工、水处理等行业，适用于腐蚀性、非颗粒状介质的流量调节或切断。
电动硬密封蝶阀：
特点：蝶板采用中线式设计，抗高温膨胀，流阻小，流量大，使用寿命长。
应用：适用于高温、高压及高磨损场景，如冶金、电站、高温气体管道等行业。
不锈钢电动蝶阀：
特点：采用不锈钢材质，具有优良的耐腐蚀性和较高的强度。
应用：广泛应用于冶金、化工、建材、玻璃等行业的含尘冷风或热风气体管道中，用于调节流量或切断气体介质。
五、电动蝶阀的驱动系统核心部件
电动蝶阀的驱动系统由三个主要部件组成：
电动执行机构：为阀门提供动力，控制蝶板的旋转角度。电动执行机构可实现精确的远程控制。
传动机构：传递动力并确保蝶板的精准定位。常见的传动方式包括齿轮传动和蜗轮蜗杆传动等。
控制系统：控制系统通过接收信号（如4-20mA电流信号）来调节蝶板的开度，从而实现流量的精确控制。
六、电动蝶阀的优势与应用领域
优势：
电动蝶阀兼具流量调节和密封功能，具有较高的性价比。
大口径阀门的制造优势显著，且成本低于球阀和闸阀等其他类型的阀门。
应用领域：
工业管道系统：石油、化工、水处理、冶金、电站等行业中，电动蝶阀用于控制流体的流量与开关。
通风环保工程：电动蝶阀在含尘气体和冷热风管道的流量控制中具有重要应用。
食品与医药行业：卫生级电动蝶阀可用于控制洁净介质，需配备食品级密封材料。
七、关键技术要点
在选择和使用电动蝶阀时，需重点考虑以下技术要点：
尺寸选型：根据管道直径、介质流量和压力等参数选择适合的电动蝶阀规格。
密封性能：根据工作环境选择软密封或硬密封电动蝶阀。软密封适用于常温、低压环境，而硬密封适合高温、高压及磨损性介质。
安装与维护：电动蝶阀结构简单，易于维护，且可进行多方向安装，降低了工程的复杂度。
电动蝶阀凭借其精确的流量调节功能、简便的操作方式以及较高的性价比，在多个工业领域得到了广泛应用。通过了解其工作原理、结构特点及应用场景，能够帮助我们更好地选择与使用电动蝶阀，提升工业自动化系统的效率与安全性。
